Proje Detay ( Test Aşamasında )
Veri Okuma (Fotodirenç - LDR)
Amaç
Sensörlerden gelen verileri nasıl okuyacağız.
Gerekli Malzemeler
| Adet | Ürün Adı | Açıklama | Resim | Bağlantı |
|---|---|---|---|---|
| 1 | Arduino Uno | |||
| 1 | Breadboard | |||
| 1 | Fotodirenç (LDR) | |||
| 1 | Direnç 10k ohm | |||
| 4 | Erkek-Erkek Jumper Kablo |

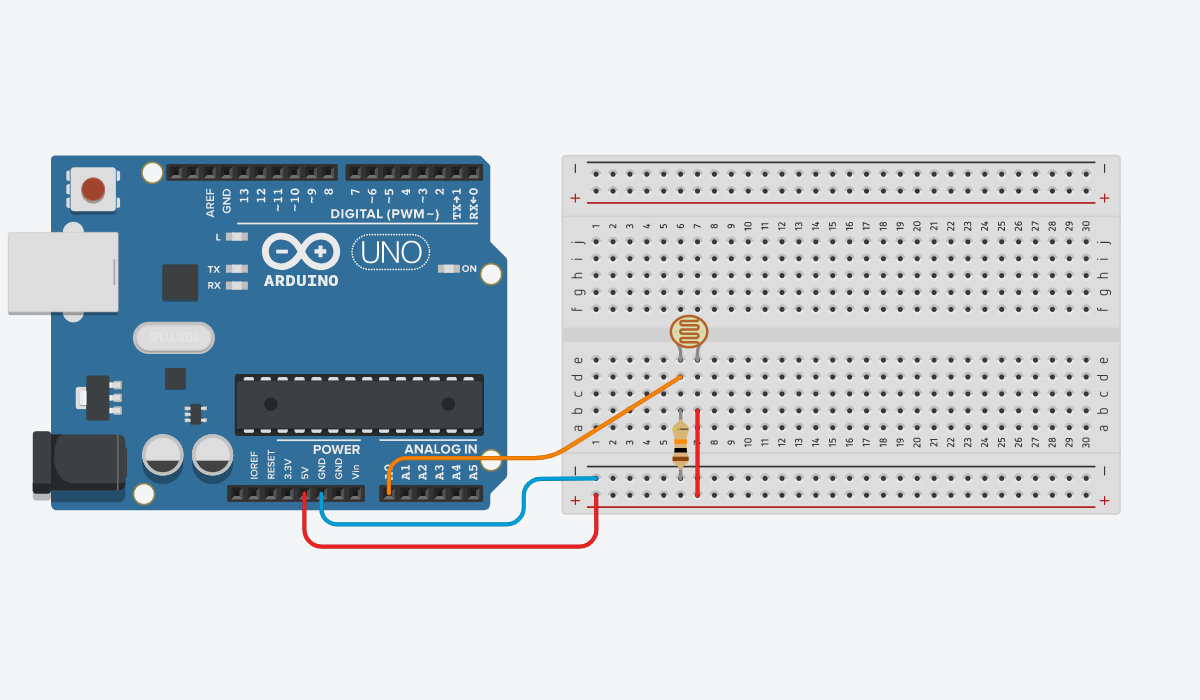

Proje Şeması
Proje Resimler

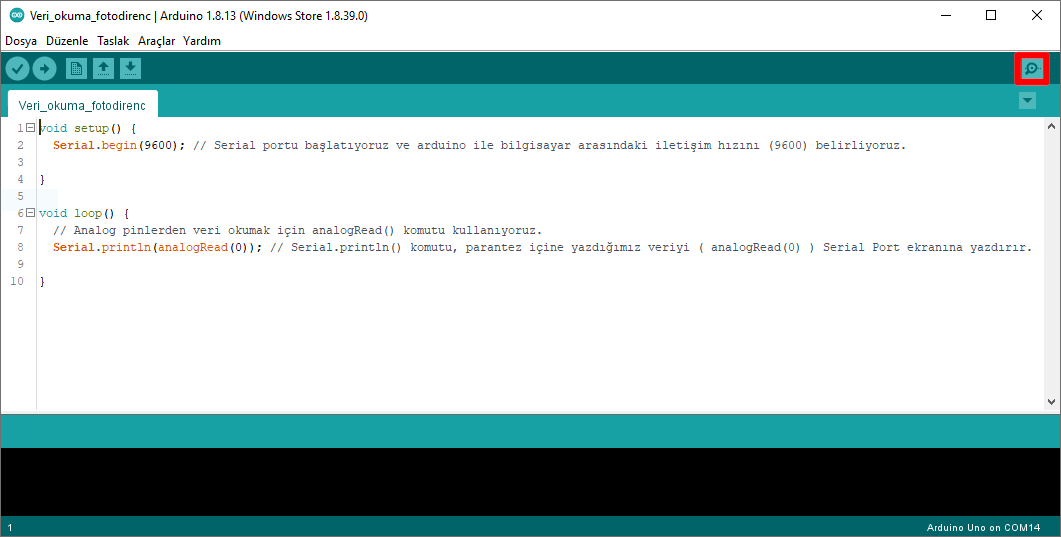

Resim - Serial Port Ekranını Açma.PNG
Açıklama
Resimde kırmızı ile işaretli bölümden Serial Port ekranını açtığımızda ekranda aşağı doğru akan sayılar göreceğiz. Fotodirenç'e gelen ışık miktarını değiştirerek, gönderdiğimiz gerilim (voltaj) değiştiğinden okunan sayı değeri de değişecektir. Burada kullanılan 10k (10.000) ohm direnç, Fotodirenç den gelen elektrik geriliminin fazlası kablo üzerinden atılamadığından sürekli yüksek değer verir. Fazla olan gerilimi GND (toprak) ye atarak, daha doğru değer alabiliriz.
Kodlar
void setup() {
Serial.begin(9600); // Serial portu başlatıyoruz ve arduino ile bilgisayar arasındaki iletişim hızını (9600) belirliyoruz.
}
void loop() {
// Analog pinlerden veri okumak için analogRead() komutu kullanıyoruz.
Serial.println(analogRead(0)); // Serial.println() komutu, parantez içine yazdığımız veriyi ( analogRead(0) ) Serial Port ekranına yazdırır.
}Kodu İndir
 |
Veri_okuma_fotodirenc.rar |
